一、產品介紹：

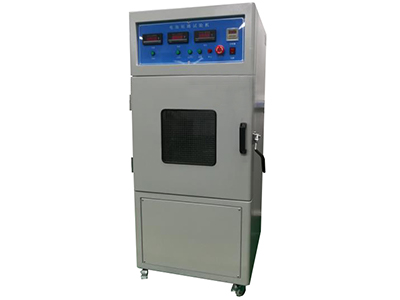

電池短路試驗機是綜合多種電池短路試驗標準要求而設計，按標準要求短路裝置必須符合內阻范圍≤5mΩ（或 20mΩ），從而獲得試驗要求的最大短路電流；另外在短路裝置的線路設計上也要能夠承受大電流的沖擊，所以我們選用了工業級直流電磁接觸器及全銅接線柱和內部銅板導流，寬厚的銅板有效提高散熱效果，使大電流短路裝置更安全，有效減少試驗設備的損耗，確保試驗數據的準確性。

二、符合標準：

GB/T 31485-2015     《電動汽車用動力蓄電池安全要求及試驗方法》

GB/T 31241-2014 　  《 便攜式電子產品用鋰離子電池和電池組安全要求》

UN38.3             《聯合國危險物品運輸試驗和標準手冊》

IEC62133           《由電芯組成的電池（組）以及運用于便攜式設備的安全要求》

UL 1642:2012        《鋰電池標準》

UL 2054: 2012       《家用和商用蓄電池組》

IEC 62281: 2004     《鋰原電池和蓄電池在運輸中的安全要求》

型號：YC-DC002

主要技術參數：

1. 控制模塊：高精度采樣控制系統；

2. 電壓精度：±0.5％FＳ，該數字為常態下的電壓值為準；

3. 電流精度：±0.5％FＳ，該數字為常態下的電流值為準；

4. 時間分辨率：設備在數據采樣時，所能精確最小單位50ms；

5. 工作電壓：交流220V 50Hz-60Hz；

6. 沖擊電壓：AC 1kv/1.2-50μ s（峰值）1min，AC 1kv/1.2-50μ s（峰值）1min；

7. 動作特性：冷態釋放電壓 ≯30％Us，≮5％Us，冷態吸合電壓 ≯66％Us；

8. 可測電池最大電壓：100V；

9. 直流響應時間：≤5μs；

10. 最大短路電流：1000A；

11. 裝置回路內阻：≤20mΩ或≤5mΩ；

12. 箱體溫度范圍：常溫；

13. 動作時間：吸合時間/釋放時間 ≯30ms；

14. 測試箱內箱尺寸：500*500*500mm（其他尺寸可定制）；

15. 機械壽命：30萬次；

16. 使用電源：AC220V , 50HZ；

17. 設備功率：100W.
